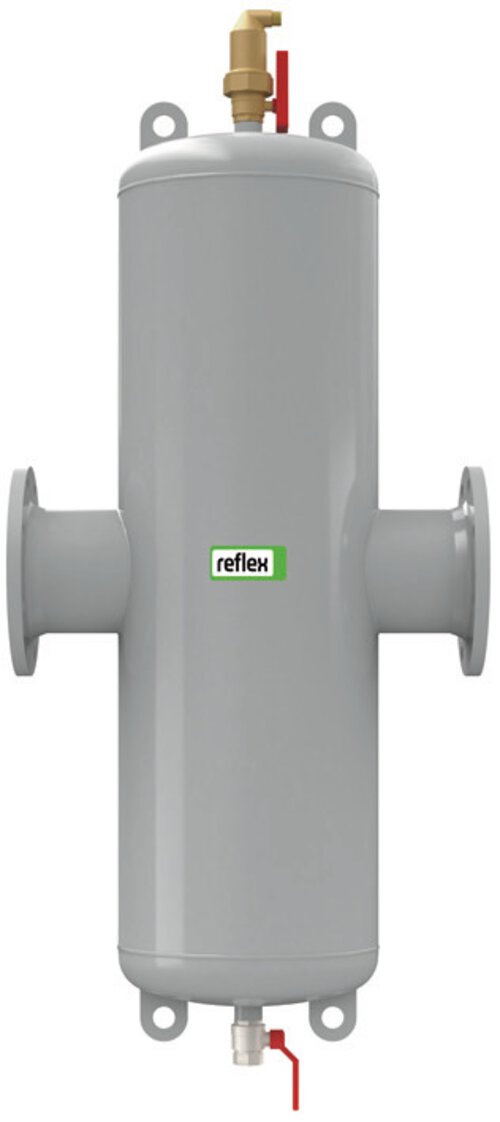

Extwin Flanschanschluss
Produktdetails
Identitätsdaten
EAN Code
4036705120084
Marke
Reflex
Modell
Extwin
Produktseite
Artikelkurztext
Extwin TW 250 HC, Mikroblasen-/Schmutzabscheider mit Flansch, 110 °C, 10 bar
Typ
TW 250 HC
Daten
IFCExportAs
IfcInterceptorType
IFCExportType
-
Gewicht
168,00 kg
Langtext
Extwin Kombinierter Luft-/Mikroblasen- und Schlammabscheider für Heiz- und Kühlwassersysteme bzw. geschlossene flüssigkeitsgefüllte Systemkreisläufe. Geeignet für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50%. Armatur zur Ansammlung von Gasblasen aus dem Flüssigkeitsstrom über optimiertes Abscheideelement bzw. automatische, permanente Ableitung in die Atmosphäre über integrierten absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil. Armatur für die Entfernung von Partikeln ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom mit speziell hierfür gestaltetem Einsatz. Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn ohne Betriebsunterbrechung möglich. Optionale Erweiterung mittels Magneteinsatz Exferro zur Separierung ferromagnetischen Partikel aus dem Fluidstrom.
Farbe
grau
Anschluss
DN250/PN16
Durchmesser
480 mm
ETIM 9.0 Produktklasse
EC010260
Export Type to IFC As
IfcInterceptorType
Gehäusewerkstoff
Stahl lackiert
Max. Glykolanteil
50 %
Max. zul. Betriebsüberdruck
10 bar
Max. Volumenstrom
576,0 m³/h
Type IFC Predefined Type
USERDEFINED
